大金冷氣遙控器 (ARC-433A90) 維修DIY

         最近天氣熱到受不了, 想吹個冷氣消暑一下, 結果遙控器提早放暑假去了(還是還在放寒假? XD), 想說可能是沒電了吧,  打開遙控器要換電池前, 唔....不太妙....電池槽濕潤潤的...電池漏液了啦....= =!

        拿了衛生紙把電池槽擦擦, 看起來還好, 沒有很濕, 電池外表也沒有明顯液體, 想說應該沒傷到主機板吧! 上了新的電池.........ㄜ....沒有螢幕!  是接觸不良嗎? 轉了轉電池槽裡的電池, Yes! 螢幕亮了.....but..........不亮就不亮, 一亮就所有符號、字串都全都亮起來了(是買一送全部的概念嗎? orz)

        想當然爾, 這時的按鈕、功能都是失效的啦.... 不甘心地插拔電池多試幾次,  結果也是一樣, 要嘛就不亮, 要嘛就全亮....Orz

               因為家中沒有工具拆卸, 所以就拿回台北來修啦...
              所以目前有兩個問題(工程師上身....Orz):
                      1.  要嘛不亮 ----- 電池接觸不良 -> 不通電
                      2.  要嘛全亮  -----  亂猜是某些按鈕、線路被同時觸發了  ->  電池液應該是有流進主機板了。 /__\

              所以第一步就是要拆遙控器啦!  不過從沒拆過遙控器,  只拆過客戶的devices,  理論上應該是一樣的吧, 不就拆拆螺絲、扳開卡榫嘛.......當然 , 事情沒有像傻人想得那麼簡單啦!  螺絲是很好拆啦, 但不曉得卡榫在哪兒, 遙控器外殼就像蛤蜊一樣不開就是不開......T_T

                試了一會兒, 還是找不到卡榫點,  想說上網買一個遙控器好了, 不查還好, 一查......哇!  原廠的一個至少要900大洋!  副廠的雖不用200元, 但上頭寫著不保證全功能都可以mapping到那遙控器上....-_-|||  那如果剛好是一個很常用的功能沒mapping到, 不就GG了?

              就這樣.....900大洋燃起了我的鬥魂.....哼!不過是一個小小遙控器咩,  有什麼難的, 反正它現在就是壞的啊, 修不好也沒啥損失....哈哈....還好, 後來還真搞定它了.....呼... :D

             也正因拆很久,  修完後決定po到fb上討拍....沒想到 好多朋友也有一樣的困擾, 所以就把遙控器的拆卸過程整理如下啦! (說穿了, 就只是江湖一點訣罷了......)

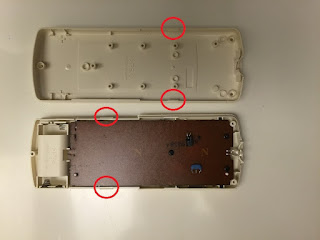

 首先, 就先揭開謎底, 那四個惱人的卡榫位置就如下兩圖所示:
後來神級朋友--Chia Hsiung經驗分享說: "遙控的卡勾通常作在遙控器的上、下1/3處; 長一點的遙控器在正上和正下會各有一對" ,  快默記下來, 以後不同款的就可以試試! :D







好啦, 再來就是一步步說明啦!  (因為昨天修好了, 所以今天只是重拆開拍照解說....)

1. 備好工具: 螺絲起子和外殼拆解器。外殼確實是有專用的拆解器,  但我們一般不會有, 所以可用"吉他PICK"或是"過期會員卡、信用卡"來替代(謝謝Chia Hsiung大神的經驗分享 :D),  而我這次用的是做麵包用的刮刀.....哈哈

 2. 拆下下蓋, 取出電池

 3. 拆下外殼螺絲並收好

 4. 從遙控器上方紅外線LED處扳開外殼, 這時遙控器兩側會出現空隙, 拆解器就順著這空隙往下滑, 撐開第一處卡榫

   拆解器順著從紅外線LED扳開的空隙往卡榫處滑去, 撐開第一處卡榫

另一側也是。其實可以隱約看出卡榫孔位置(紅箭頭凹處), 所以可以從紅箭頭處戳下, 順勢撐開第一處卡榫。

 5. 隱約看到第二處卡榫(紅箭頭左邊白白那塊), 從紅箭頭處下戳, 第二處卡榫就可以不費太多力地拆開, 這時另外一側卡榫也自動會解開了。

 6. 解開外殼後, 再卸下主機板上的螺絲, 一樣收好。

7. 將主機板從外殼小心取下,  要小心電池彈片部份, 不要折斷了。

8. 用酒精將主機板上的電池漏液擦拭乾淨,  右邊橡膠按鈕也是。

 9. 因為我的遙控器還有接觸不良的問題, 昨晚拆開時, 果然整隻電池彈片都生鏽了(可惡的電池漏液!) 所以我將生鏽處刮除, 並用酒精擦拭, 電池彈片連接到主機板的幾個接點也加強擦拭一番。

 Chia Hsiung大神說, 可以用醋或強酸泡一下電池彈片來除鏽, 如果手邊有大小剛好的電池彈片, 也可以把舊的解焊下來, 換焊上好的。

 Chia Hsiung大神說, 遙控器不容易壞, 會壞的只有這振盪器(通常是摔斷的居多)。
 (所以要是遇到這種情況就把腳焊回去試試, 或買顆同型號的換掉)

10. 開獎........
      清理好後, 就照著拆的順序還原回去, 在鎖回螺絲前先上電池看看遙控器復活了沒?

YES! It is working! (昨天成功時拍的...:D:D:D)

11. 鎖回螺絲、外殼、螺絲。

12. 放回電池、重設時間。

Done.

家中有不會動的遙控器嗎? 有空可以拿出來拆一拆、擦一擦、除除鏽,  玩玩看, 真的不難啦! :-)

最後, 謝謝Chia Hsiung大神無私分享, 感覺好像增加了一甲子的功力啊! (哪兒來的自信啊! 哈哈 XD)
